怎么在XY图表中添加注解|LightningChart控件为例？

LightningChart

场景: 折线图上有多个信号，每个信号都需要显示在自己的Y轴上。如何在屏幕的右侧显示每个信号的基本统计值？这里有为每个信号计算基本数据: 最小值，最大值，平均值。

|

|Signal 3................................min: 1,

|..........................................max 3, avg: 2

|

|Signal 2................................min: 10,

|..........................................max: 30, avg: 20

|

|Signal 1................................min: 15,

|..........................................max: 15, avg: 15

|

|_____________________________________________

现在用LightningChart图表控件为例来解决这个问题。

在图表中显示文本，LightningChart 提供许多的方法。除了(Annotation)注解外，还有SeriesEventMarkers, ChartEventMarkers, Series.Title, Axis.Title 和其它 选项。具体选哪个，取决于您需要的灵活性以及渲染速度或内存占用的重要性。

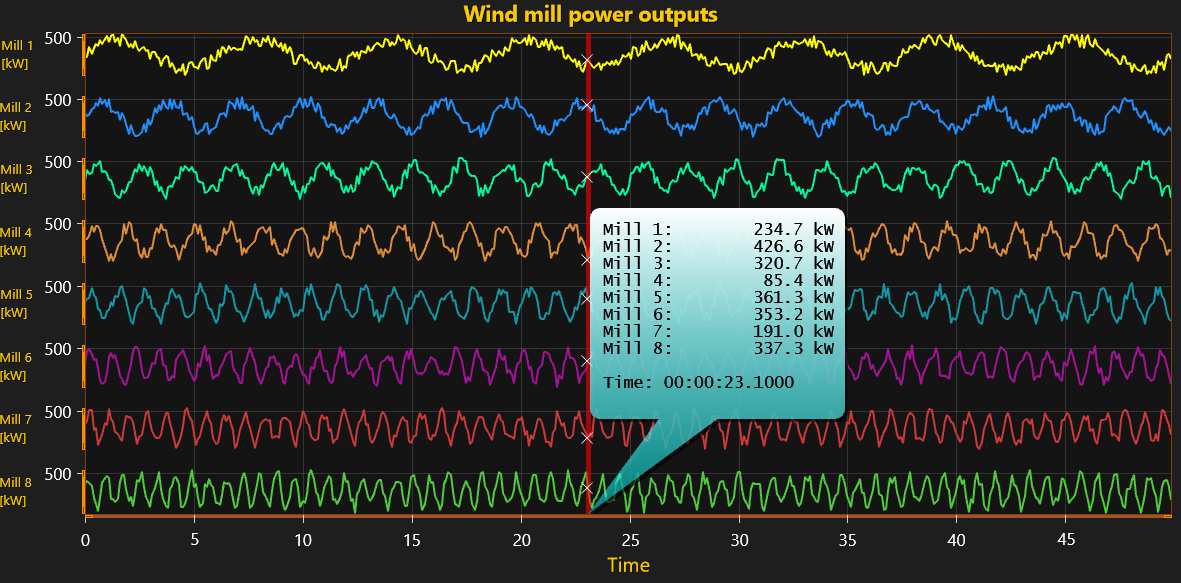

从理论上来说，注解(Annotation)是用于此项目中最灵活的对象。它的功能包括多行文本，各种形状，填充位图，屏幕或轴坐标定位，自动或手动调整等。灵活性取决于最大对象的成本，因为这可能会影响内存消耗和应用程序的速度（ 特别是成千上万的这类对象）。 以下图是以LightningChart的一种注解方法。

(Series.)SeriesEventMarkers 和(ViewXY.)ChartEventMarkers 是简单的对象。它们由符号和标签组成。它们有许多共同点，但用途有些区别。ChartEventMarkers更倾向于在图表上放置注释标记，它们的位置是相对的和/或由屏幕坐标定义。相比之下，SeriesEventMarkers集合（它是线系列属性）更多地附加到系列和轴上。SeriesEventMarkers具有更多样化的定位和形状选项。标题只是带有填充矩形的文本标签。 它的定位选项类似于ChartEventMarker。请看以下例图:

可以看LightningChart Demo App的示例，找到更多的用法。DemoApp属性'Properties'是在顶部的按钮，打开属性你会发现可以根据自己的喜好来修改任何属性。

无论您选择哪个对象，都需要进行一些屏幕坐标和轴值转换。 以下是可能有用的方法列表。

测量渲染文本的尺寸: _chart.MeasureText(Text, Font)

渲染帧后，您可以阅读有关分段高度的准确信息: _Chart.ViewXY.GetGraphSegmentInfo();

// 或者

YAxis.GetGraphSegmentTopAndHeight(out fSegTop, out fSegHeight);

以下方法帮助进行值 < - > 坐标之间的转换

Axis.ValueToCoord()

Axis.CoordToValue()

只需检查所有参数即可控制PX / DIP单元的使用情况
