图形段（Graph segments）及其中的Y轴位置
如果定义有数个Y轴，它们可以以三种不同的方式垂直排列： Layered（层叠式）、Stacked（叠置式） 和 Segmented（分段式）。通过ViewXY.AxisLayout.YAxesLayout属性可以对其进行选择。


层叠式（Layered）
演示实例：Y轴布局（Y axis layouts）；自动布置轴（Automatic axis placements）
在Layered 视图模式中，所有的Y轴都是从图的顶部开始，延伸到图的底部。Y轴和与其关联的系列在同一个垂直空间里。

[C#] 纯文本查看 复制代码

chart.ViewXY.AxisLayout.YAxesLayout = YAxesLayout.Layered;

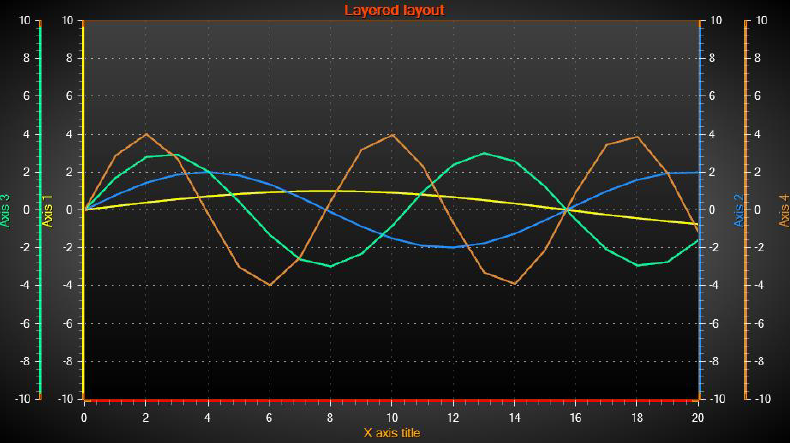

4 个Y轴设定为YAxesLayout = Layered 时的示例视图

叠置式（Stacked ）

演示实例：Y轴布局（Y axis layouts）；多信道光标追踪（Multi-channel cursor tracking）；系列中数据中断（Data breaking in series）

在Stacked 视图中，每条Y轴都有自己的垂直空间。所有Y轴都等高。

[C#] 纯文本查看 复制代码

chart.ViewXY.AxisLayout.YAxesLayout = YAxesLayout.Stacked;

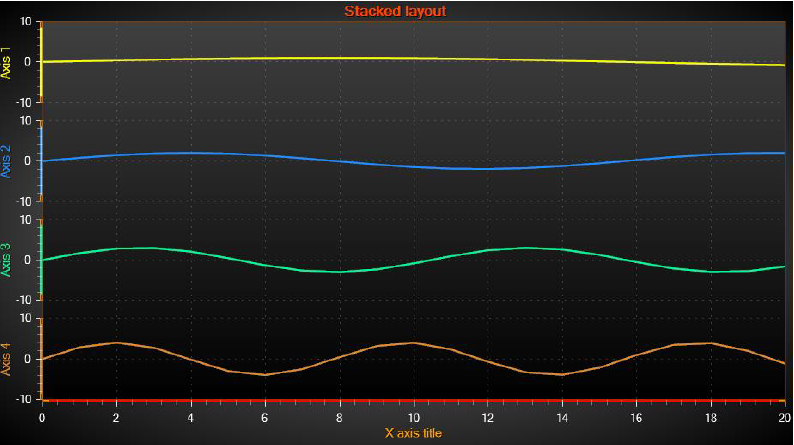

4 条Y轴在设置为 YAxesLayout = Stacked时的示例视图

分段式（Segmented）
演示示例：Y轴布局（Y axis layouts）；多图例情况（Multiple legends）；分割器分段（Segments with splitters）
在Segmented 视图中，垂直空间分割成了数个段（Segments）。每个段都可以包含数个Y轴。每个段的相对高度可以设置，同时，一个段内的所有Y轴都具有与该段一样的高度。

[C#] 纯文本查看 复制代码

chart.ViewXY.AxisLayout.YAxesLayout = YAxesLayout.Segmented;

Segments 必须在 AxisLayout.Segments 集合中创建。首先添加的段要置于图表的底部。一个段只有一个属性，即Height；它是一个相对于其他段的相对高度。因为段的比例需要随着图表的尺寸来调整，所以段的高度不是以屏幕像素来规定的。

[C#] 纯文本查看 复制代码

// 添加2个段，第二个段的高度是第一个段的2倍
chart.ViewXY.AxisLayout.Segments.Add（new YAxisSegment（））;
chart.ViewXY.AxisLayout.Segments.Add（new YAxisSegment（））;
chart.ViewXY.AxisLayout.Segments[0].Height = 1;
chart.ViewXY.AxisLayout.Segments[0].Height = 2;

通过设置yAxis.SegmentIndex属性可以为Y轴分配一个段。SegmentIndex 则为AxisLayout.Segments 集合中的索引。

[C#] 纯文本查看 复制代码

chart.ViewXY.YAxes[0].SegmentIndex = 0;
chart.ViewXY.YAxes[1].SegmentIndex = 1;

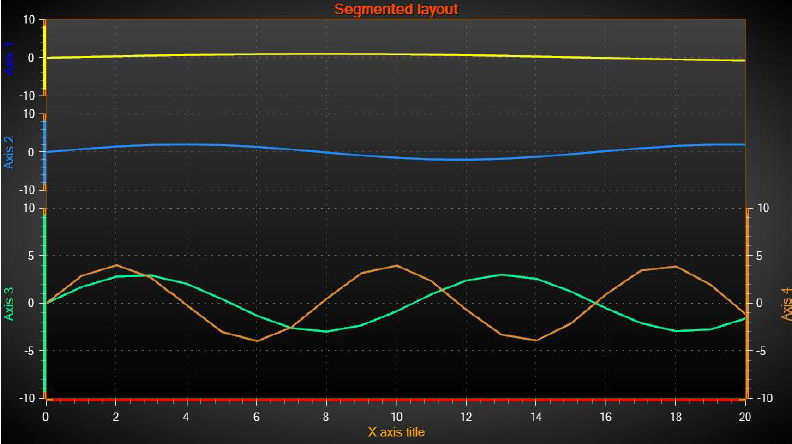

4个 Y轴在设置为YAxesLayout = Segmented时的示例视图。前两个段的高度设置为 Height = 1，最后一个段的高度为2.5。 Axis1.SegmentIndex = 0, Axis2.SegmentIndex = 1, Axis3 与 Axis4.SegmentIndex = 3.

当选择Stacked或Segmented视图后，利用ViewXY.AxisLayout.SegmentsGap属性可以调整各图形段之间的垂直距离。

[C#] 纯文本查看 复制代码

chart.ViewXY.AxisLayout.SegmentsGap = 10; // 每个段之间设置10像素间距

如果定义了许多的Y轴，应启用AutoShrinkSegmentsGap 属性来自动缩减间距。这样，在绘制每条Y轴时至少都会有一些垂直距离。

[C#] 纯文本查看 复制代码

chart.ViewXY.AxisLayout.AutoShrinkSegmentsGap = false;

如果需要实现段特定的用户界面逻辑，使用ViewXY.GetGraphSegmentInfo（）–method能找到图形段的边界。

[C#] 纯文本查看 复制代码

// 获取每个段的顶部与底部坐标[/align]
[align=left]float[] topCoords = chart.ViewXY.GetGraphSegmentInfo（）.SegmentTops;[/align]
[align=left]float[] bottomCoords = chart.ViewXY.GetGraphSegmentInfo（）.SegmentBottoms;
