High-lowSeries （高低系列）
演示示例： High-Low; Stacked area; Stock course with previous close; Areas /high-lows; Scale breaks
高低系列将数据表示为高值和低值之间的填充区域。通过向HighLowSeries列表内添加HighLowSeries对象可以向图表中添加系列。

[C#] 纯文本查看 复制代码

//向图表添加高低系列
chart.ViewXY.HighLowSeries.Add（highlowSeries）;

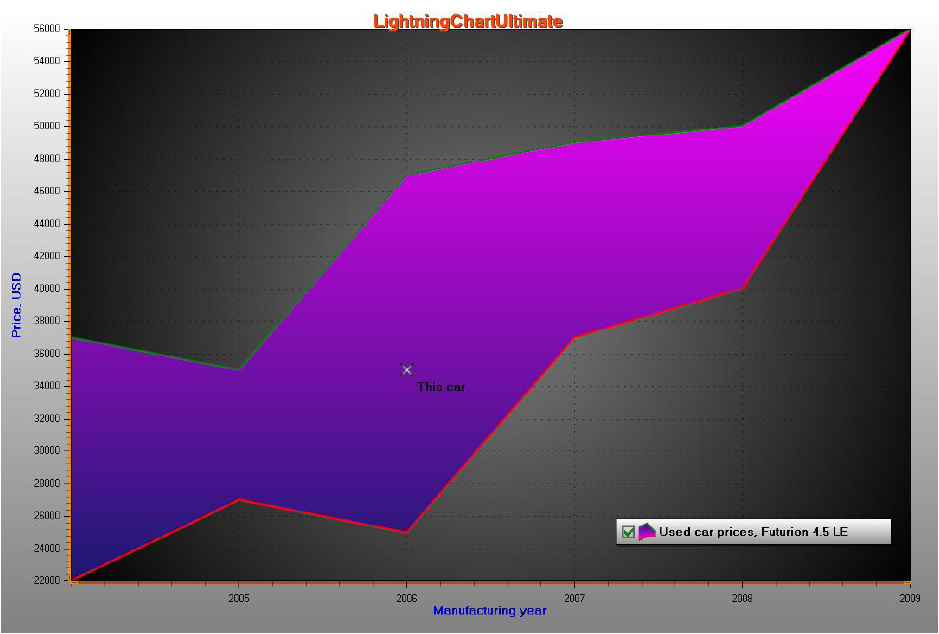

上图：上方 带有标记的高低系列

填充、线和点样式

用Fill属性与其子属性可以设置填充效果。用 LineStyleHigh 和 LineStyleLow 属性可以定义线条样式。如果要让线条不可见，则分别设置LineVisibleHigh = false，以及 LineVisibleLow = false。用PointStyleHigh 和 PointStyleLow 属性可以定义点的样式。如果要让点不显示，则设置 PointsVisibleHigh = false, PointsVisibleLow = false。


具体线和点的样式细节，可以参阅第Error! Reference source not found. 和 Error! Reference source not found. 章节。当数据的高值小于其低值时，对该部分应用反向填充。用ReverseFill属性编辑逆反填充。

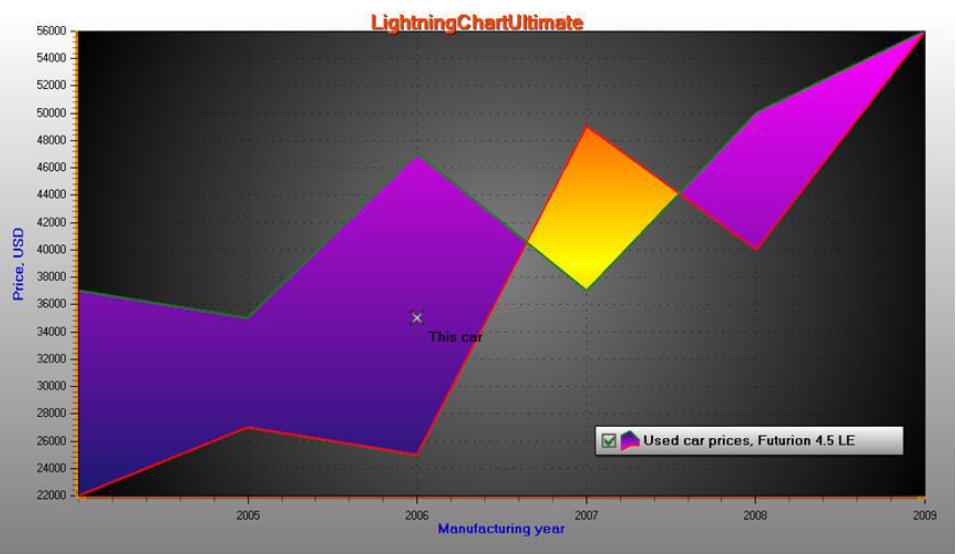

上图：第四个数据项逆反显示：高值 < 低值

Limits（界限）
启用 UseLimits后，系列在exceed limit之上和deceed limit之下显示不同的纯色着色。接着，普通Fill 和 ReverseFill只作用于界限之间的范围。

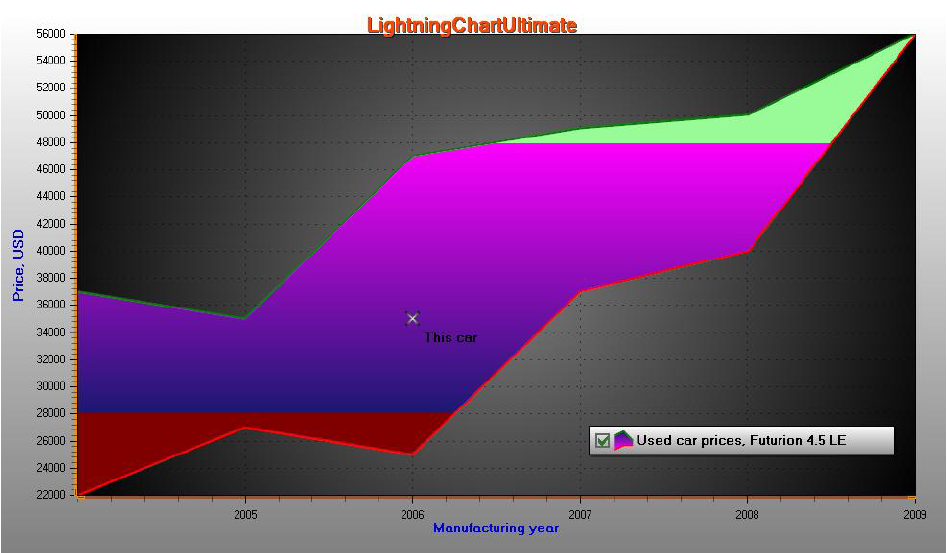

上图：UseLimits = true, ExceedLimit = 48000 and DeceedLimit = 28000.

通过值域调色板着色

开启 UsePalette后，填充采用 ValueRangePalette 分阶完成，也支持 Uniform 和 Gradient 着色。

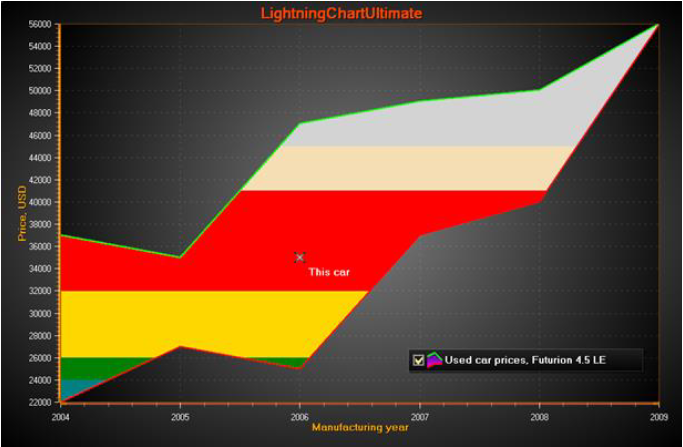

上图：UsePalette = True，在 ValueRangePalette中定义几个色阶。采用统一（Uniform）着色

添加数据
数据值必须在代码中进行添加。数据必须按X值的升序给出，Points[i+1].X ≥ Points.X。


使用 AddValues（HighLowSeriesPoint[], bool invalidate）方法将数据值添加到现有值数组的末端。

[C#] 纯文本查看 复制代码

HighLowSeriesPoint[]dataArray = new HighLowSeriesPoint[6];
dataArray [0] = new HighLowSeriesPoint（2004, 37000, 22000）;
dataArray [1] = new HighLowSeriesPoint（2005, 35000, 27000）;
dataArray [2] = new HighLowSeriesPoint（2006, 47000, 25000）;
dataArray [3] = new HighLowSeriesPoint（2007, 37000, 49000）;
dataArray [4] = new HighLowSeriesPoint（2008, 40000, 50000）;
dataArray [5] = new HighLowSeriesPoint（2009, 56000, 56000）;

[C#] 纯文本查看 复制代码

//在末端添加数据
chart.ViewXY.HighLowSeries[0].AddValues（dataArray, true）;

要在覆盖旧数据的同时一次性设置全部系列数据，可以直接分配新数据数组：

[C#] 纯文本查看 复制代码

//将数据分配到点数组中
chart.ViewXY.HighLowSeries[0].Points = dataArray;
