持续的系列渲染图层

演示示例： Lines / points; Areas /high-lows

PersistentSeriesRenderingLayer 可用于非常快速渲染重复的线/点数据，或在相同的X和Y值域内反复绘制的线/点/高低/区域填充数据。

例如，看下FFT监控的情况：每秒钟收到20个新的数据条。最新的数据应该与所有的历史轨迹一样可见。但是监控会持续数小时。通过用常规渲染法来渲染这种数据，每小时则需要20 * 60 * 60 = 72000 个新线条系列。计算机可能会在还没监控1小时便耗尽内存。可以肯定的是渲染会变得非常慢，以至于再不能起作用。

PersistentSeriesRenderingLayer 是一种位图，可循序渐进地添加渲染数据。如果没有清除指令，可以一直存储图形。这样，每一轮渲染，图层上只会渲染一个系列，随后进行屏幕上的图层渲染。 CPU负载或内存占用不会增加。如果现有的数据应该逐渐消失，可以通过增加位图像素的透明度来实现。

根据需要可以创建任意数量的PersistentSeriesRenderingLayer对象，在每一轮更新中，任何的系列量都可以在它们每个上面渲染。

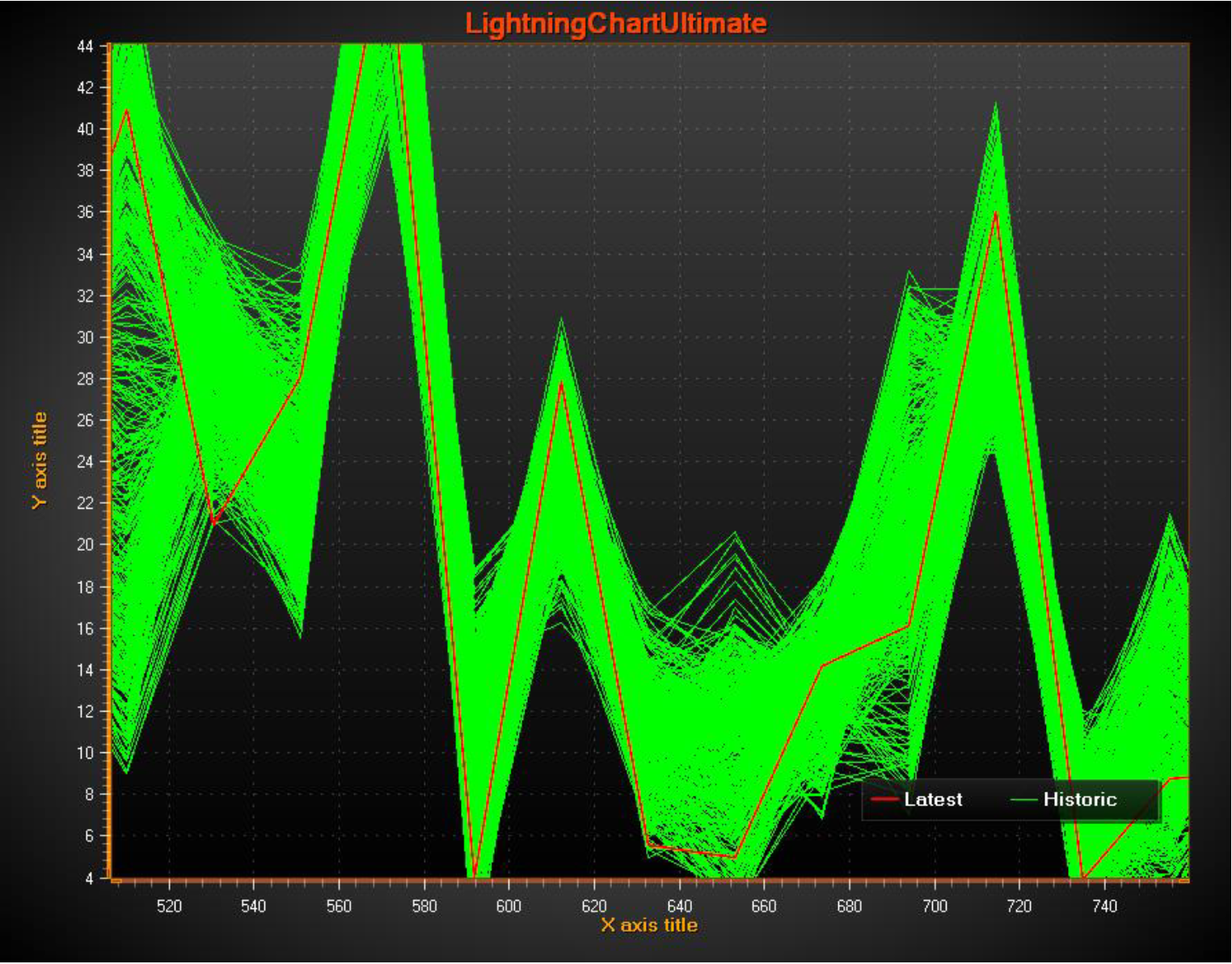

图：持续性图层可显示历史轨迹（绿色）。其上方显示的是一个普通的 PointLineSeries（红色）

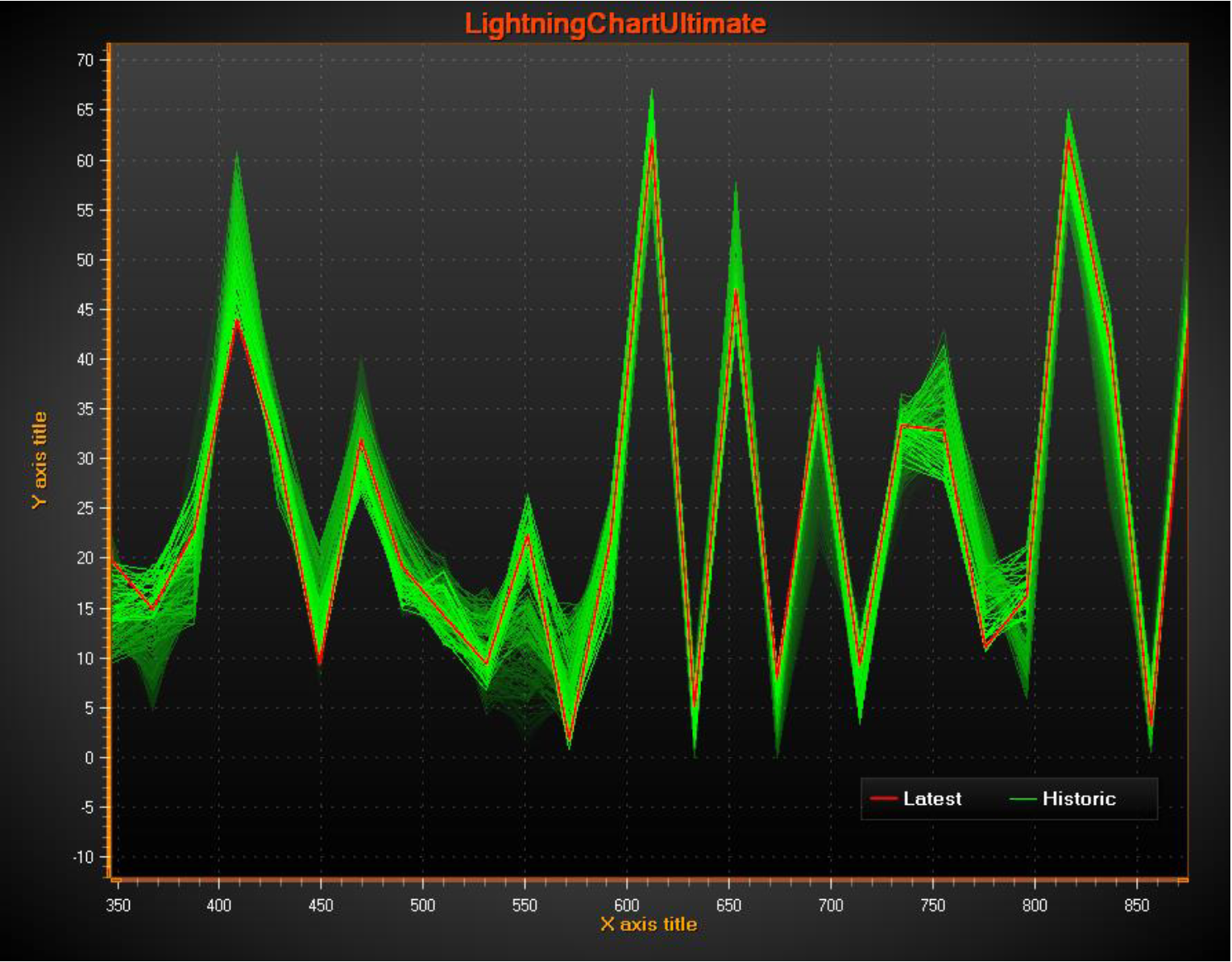

图：持续性图层可显示历史轨迹（绿色）。在更新渲染层中的新数据之前调用MultiplyAlpha方法，使最早的轨迹消失。

创建图层
PersistentSeriesRenderingLayer 不是ViewXY的子属性，并且不能用Visual Studio的属性网格来添加。PersistentSeriesRenderingLayer 对象必须在代码中创建。创建方法如下：

[C#] 纯文本查看 复制代码

using Arction.[edition].Charting.Views.ViewXY;


PersistentSeriesRenderingLayer layer = new PersistentSeriesRenderingLayer （m_chart.ViewXY, m_chart.ViewXY.XAxes[0]）;

通过提供ViewXY 对象作为参数，这可绑定在 ViewXY 中的图层。提供相同的XAxis对象，该对象与在其上渲染的系列一起使用。

多个图层将按照图表的创建顺序渲染。



清除图层

layer.Clear（）可清除图层，并用ARGB=（0,255,255,255）对颜色初始化。

layer.Clear（Color color）用给定的颜色来清除图层。在大多数情况下，设置与在背景中使用的同样颜色非常有用，但要设置其A = 0。 若背景为黑色的，则使用layer.Clear（Color.FromArgb（0,0,0,0））;

调整图层透明度
MultiplyAlpha（value）可让图层更透明或不透明。将图层中每个像素单独相乘。倍增操作会分别对图层中的每一个像素起作用。

给定值 < 1, 透明度增加（衰减图层）

给定值> 1, 不透明度增加（让图层的可见性更加）

值为1时无效。

例如， MultiplyAlpha（0.8）即设置透明度为当前透明度的80%。MultiplyAlpha（2）则调整其为 200%。



渲染数据到图层中
用PointLineSeries、SampleDataSeries、FreeformPointLineSeries、HighLowSeries 或 AreaSeries 中任一个对象可将数据渲染到图层中。这些系列可以是添加到 ViewXY.PointLineSeries、ViewXY.SampleDataSeries、ViewXY.FreeformPointLineSeries、ViewXY.HighLowSeries 或 ViewXY.AreaSeries 集中的。还未添加到这些集中的临时系列也可以使用。以常规方式填充数据至系列中（PointLineSeries可参阅LightningChart数据可视化工具使用篇18-PointLineSeries及ViewXY通用，SampleDataSeries可参阅LightningChart数据可视化工具使用篇19-SampleDataSeries章节，



FreeformPointLineSeries可参阅第6.8章节，HighLowSeries可参阅LightningChart数据可视化工具使用篇22-High-lowSeries （高低系列）章节，AreaSeries可参阅[url=LightningChart数据可视化工具使用篇23-AreaSeries https://www.dxper.net/thread-50481-1-1.html (出处: 开发者论坛)]LightningChart数据可视化工具使用篇23-AreaSeries[/url]章节） 。

layer.RenderSeries（PointLineSeriesBase series）: 在图层上渲染一个系列。

layer.RenderSeries（List<PointLineSeriesBase> seriesList）: 在图层上渲染所有给定的系列。这比分别为每个系列调用layer.RenderSeries（PointLineSeriesBase series）更有效。

注意! 所有给定的系列将在图层上渲染，即便其Visible设置为False。

注意! 与该系列一起使用的X轴必须与提供给PersistentSeriesRenderingLayer构造函数的X轴相同。否则，将跳过该系列对象。

注意! RenderSeries用以渲染至图层中。在普通的系列之前，图层自己会先渲染 （PointLineSeries, SampleDataSeries, FreeformPointLineSeries, HighLowSeries, AreaSeries）.



排列图层
调用layer.Dispose（）可排列图层，并防止图层和图表一起渲染。

消除图层中数据的锯齿
设置layer.AntiAliasing为True，可在图表渲染阶段消除数据锯齿。如果硬件不支持它，它也支持反锯齿。


获得图层列表
ViewXY.GetPersistentSeriesRenderingLayers （ ）返回所有创建的图层列表，包括 PersistentSeriesRenderingIntensityLayers.




需要注意的一些图层限制

由于其特殊的渲染技术，请记住这些限制：

- X 轴的 ScrollMode 必须设置为 None. 这种方法不可能实现X轴的实时滚动。

- 缩放、平移、轴调整以及图表调整大小都将导致图像与轴的范围不同步。在使用持久绘图或应用程序逻辑时，应该禁用这些特性，以便清除图层并临时为新层渲染重新创建之前的线条系列（有用于轴范围更改和大小调整的事件处理程序）。

- 改变图表大小会清除图层，并从Windows桌面锁状态重新开始。

- 仅在图层上渲染的系列中不支持鼠标交互

- EMF/WMF/SVG SVG导出格式，以矢量格式复制到剪贴板以及以矢量格式打印不支持图层。只支持栅格格式。
