SurfaceMeshSeries3D（表面网格系列3D视图）



演示示例： Surface mesh, heat dissipation; Surface mesh; Stepping surface mesh; Globe with flight routes; Gradient bars

SurfaceMeshSeries3D 与SurfaceGridSeries3D 因为主要具有相同的属性，所以二者几乎是相同的。最大的不同之处在于曲面节点可以在3D空间中自由放置。换言之，曲面不一定是矩形的。用SurfaceMeshSeries3D 可以几乎将曲面弯曲成任何形状，例如一个球形或者一颗人头的形状。

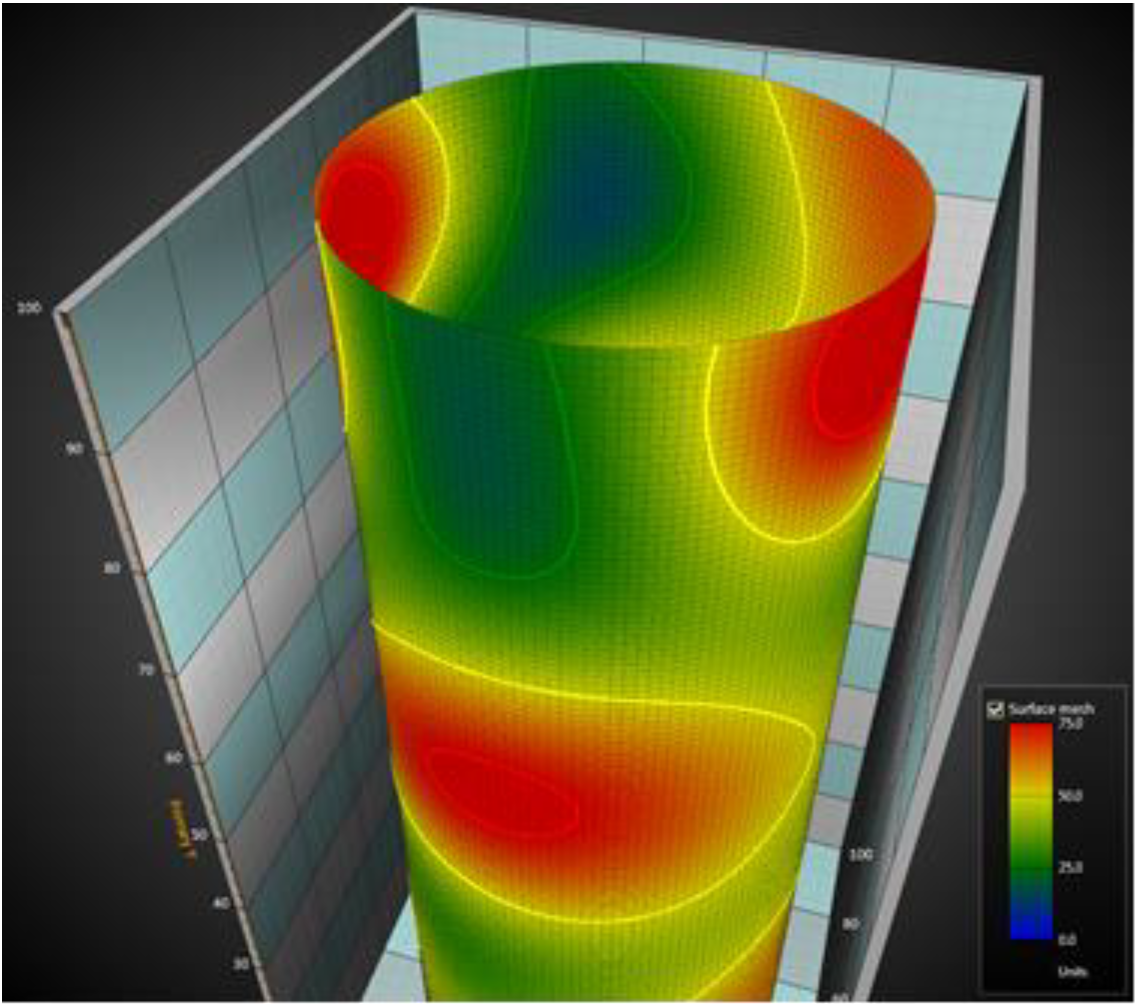

图：SurfaceMeshSeries3D, 管状几何结构

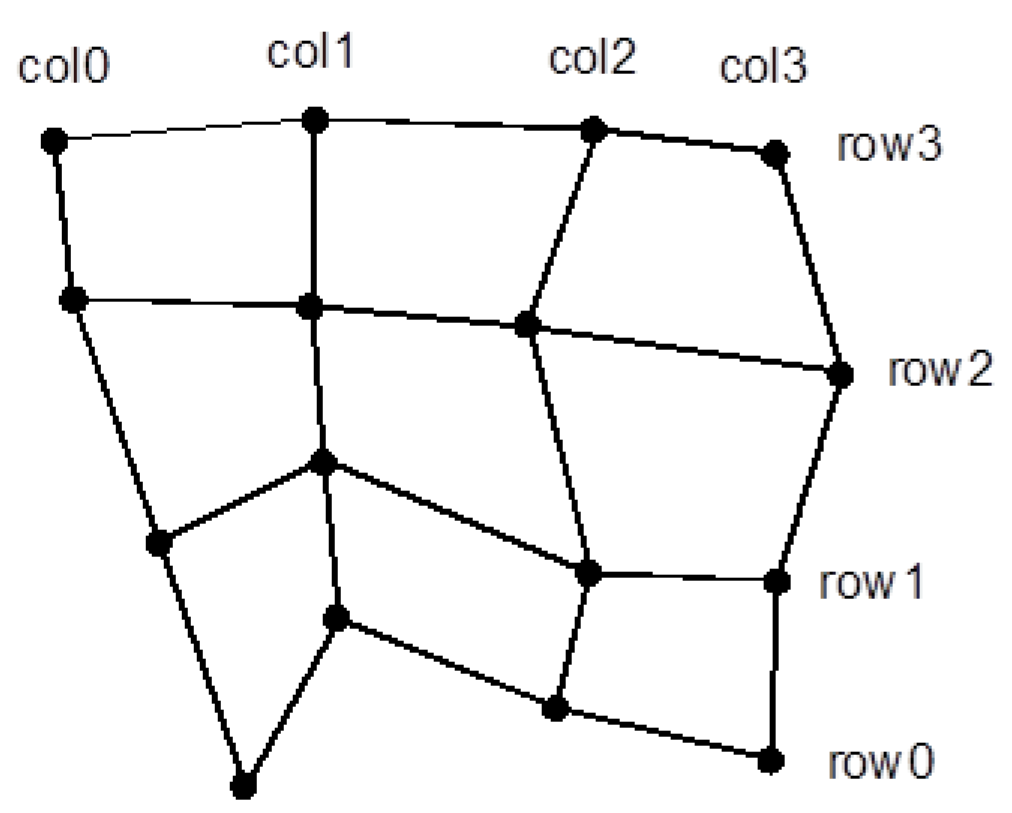

图：曲面网眼节点. SizeX = 4, SizeZ =4.

设置曲面网眼数据

• 设置SizeX 和SizeZ 属性，将网格的尺寸大小设置为以列和行表示。
• 为所有节点设置X、Y和Z值：

采用数据数组索引的方法

[C#] 纯文本查看 复制代码

for （int nodeIndexX = 0; nodeIndexX < columnCount; nodeIndexX ++）
{
            for （int nodeIndexZ = 0; nodeIndexZ < rowCount; nodeIndexZ ++）
            {
                meshSeries.Data[nodeIndexX, nodeIndexZ].Y = xValue;
                meshSeries.Data[nodeIndexX, nodeIndexZ].Y = yValue;
                meshSeries.Data[nodeIndexX, nodeIndexZ].Z = zValue;
                meshSeries.Data[nodeIndexX, nodeIndexZ].Value = dataValue;
            }
}
meshSeries.InvalidateData（）; //通知已准备好新值进行刷新

采用SetDataValue的另一种方法

[C#] 纯文本查看 复制代码

for （int nodeIndexX = 0; nodeIndexX < columnCount; nodeIndexX ++）
{
            for （int nodeIndexZ = 0; nodeIndexZ < rowCount; nodeIndexZ ++）
            {
                meshSeries.SetDataValue（nodeIndexX, nodeIndexZ,
                            xValue,
                            yValue,
                            zValue,
                            dataValue,
                            Color.Green）; //本例中没有使用源点颜色，所以这里用什么颜色都行
            }
}
meshSeries.InvalidateData（）; //通知已准备好新值进行刷新
