BarSeries3D
演示示例： Horizontal bars; Bars, grouping; Bars, manhattan
BarSeries3D 可以以3D视图实现柱状形数据可视化。

柱状分组
在View3D的BarViewOptions属性中，可以利用许多不同选项对柱状系列进行分组。用BarViewOptions.ViewGrouping 可控制如何在3D视图中对柱状进行分组。

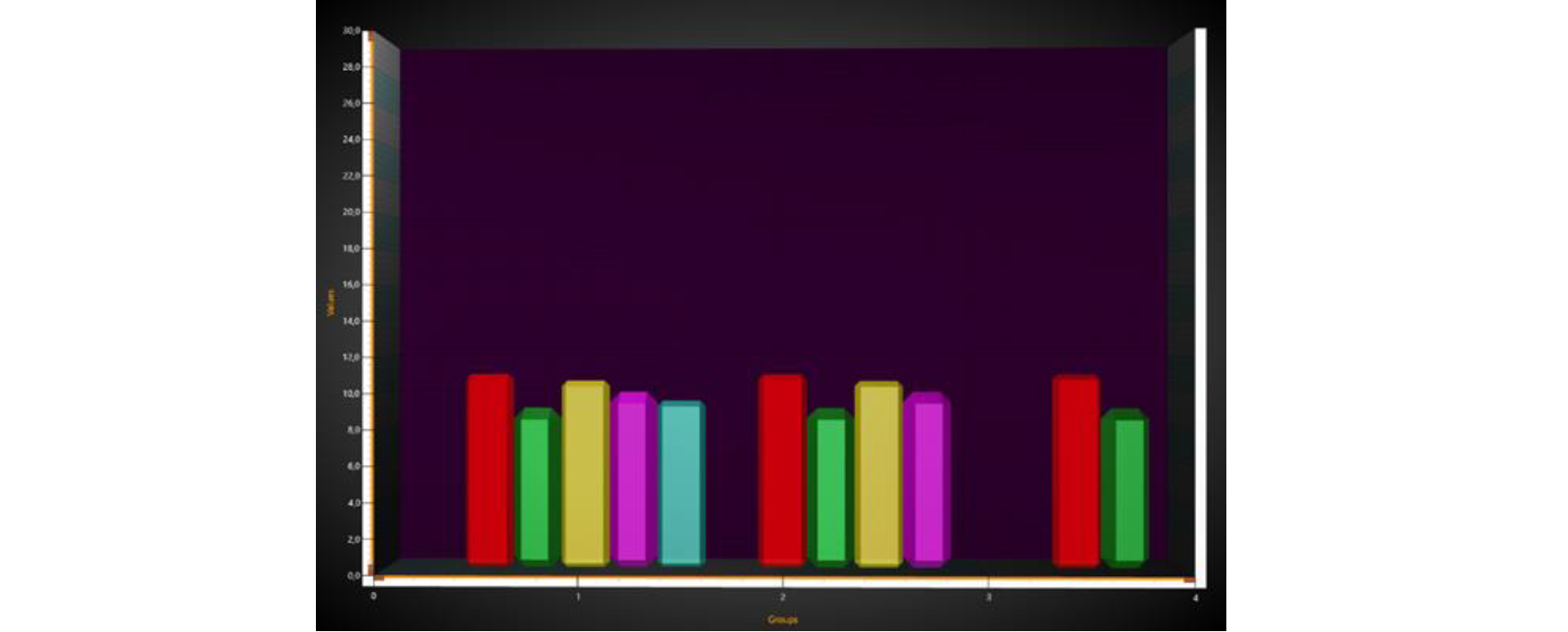

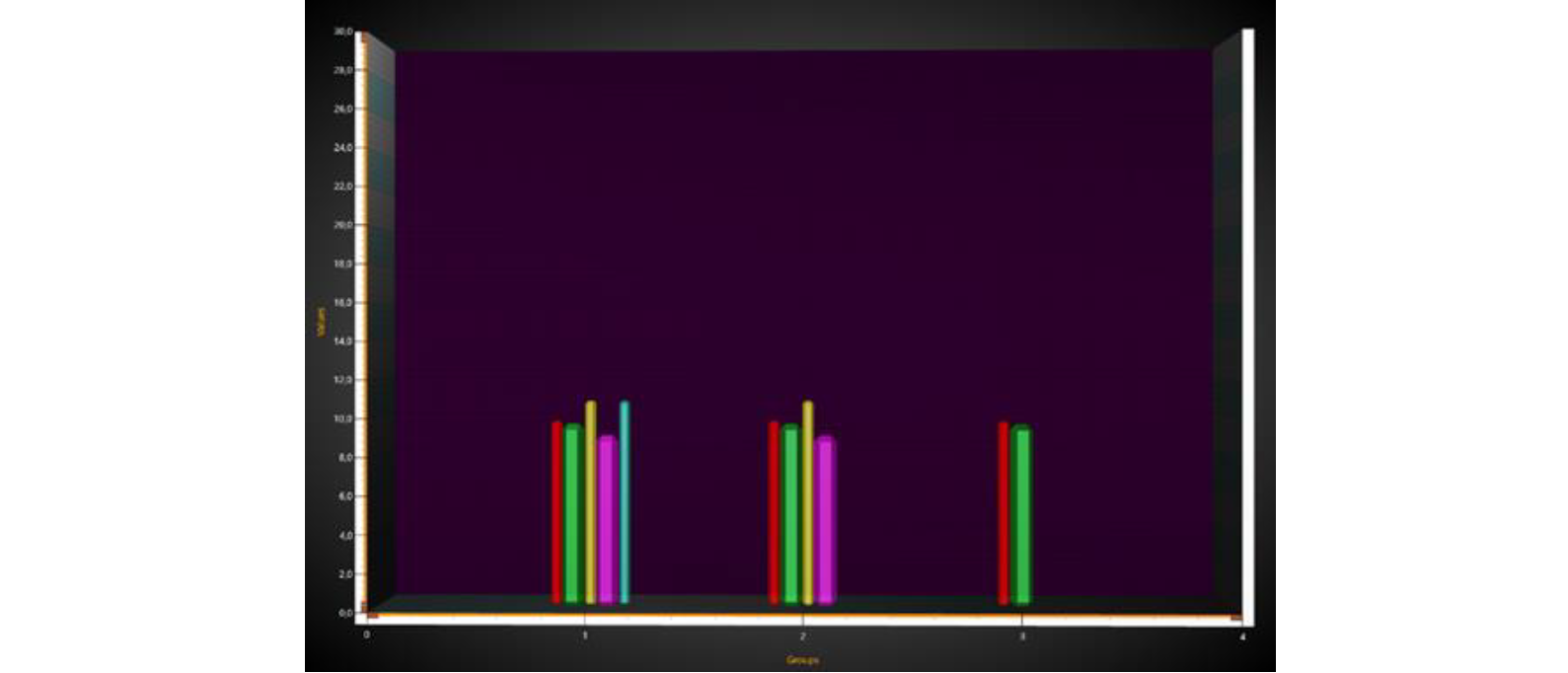

图：BarViewOptions.ViewGrouping = GroupedIndexedFitWidth.根据柱状索引对其进行分组。布置柱状宽度与各组间距，以更好的适应宽度。

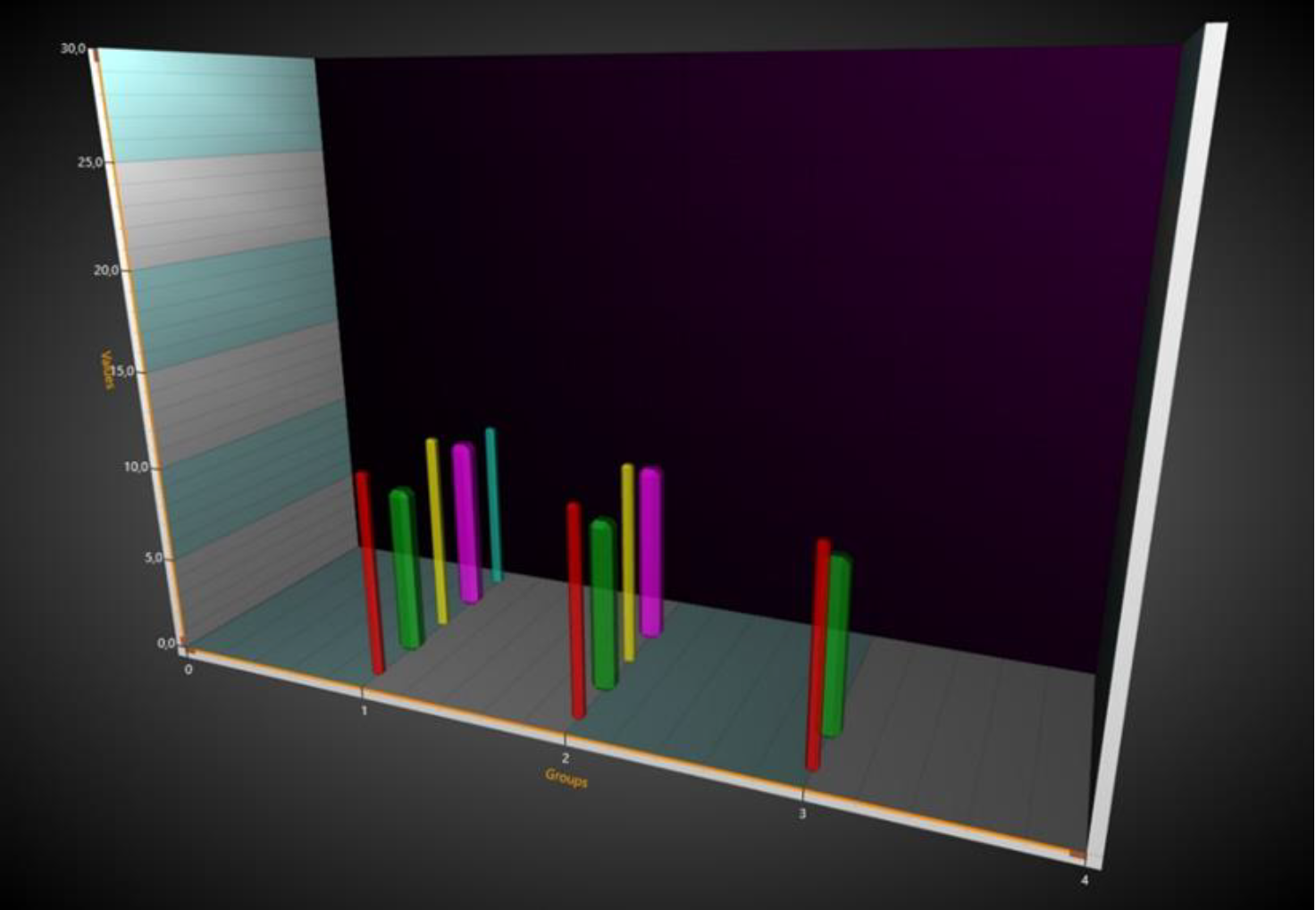

图：BarViewOptions.ViewGrouping = GroupedIndexed. 应用原柱状宽度，布置各组位置以适应图表宽度。

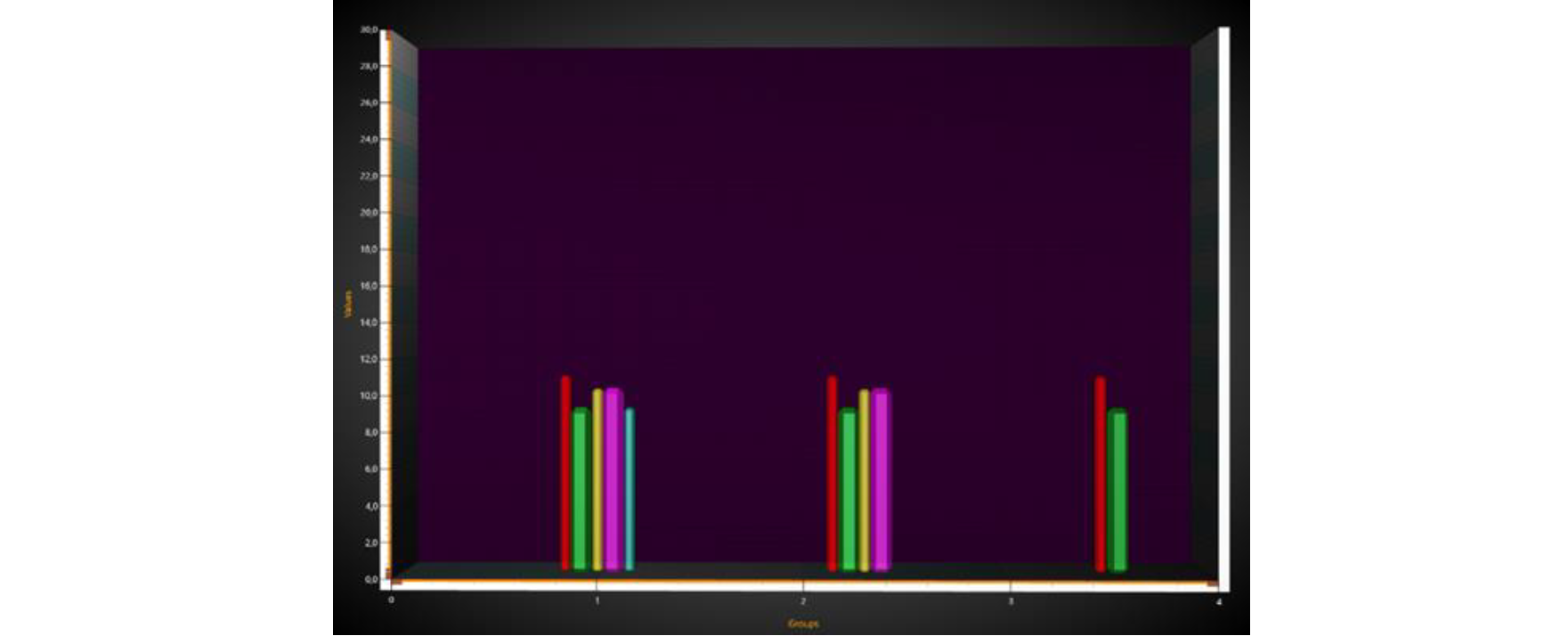

图：BarViewOptions.ViewGrouping = GroupedByXValue. 柱状X值适用.

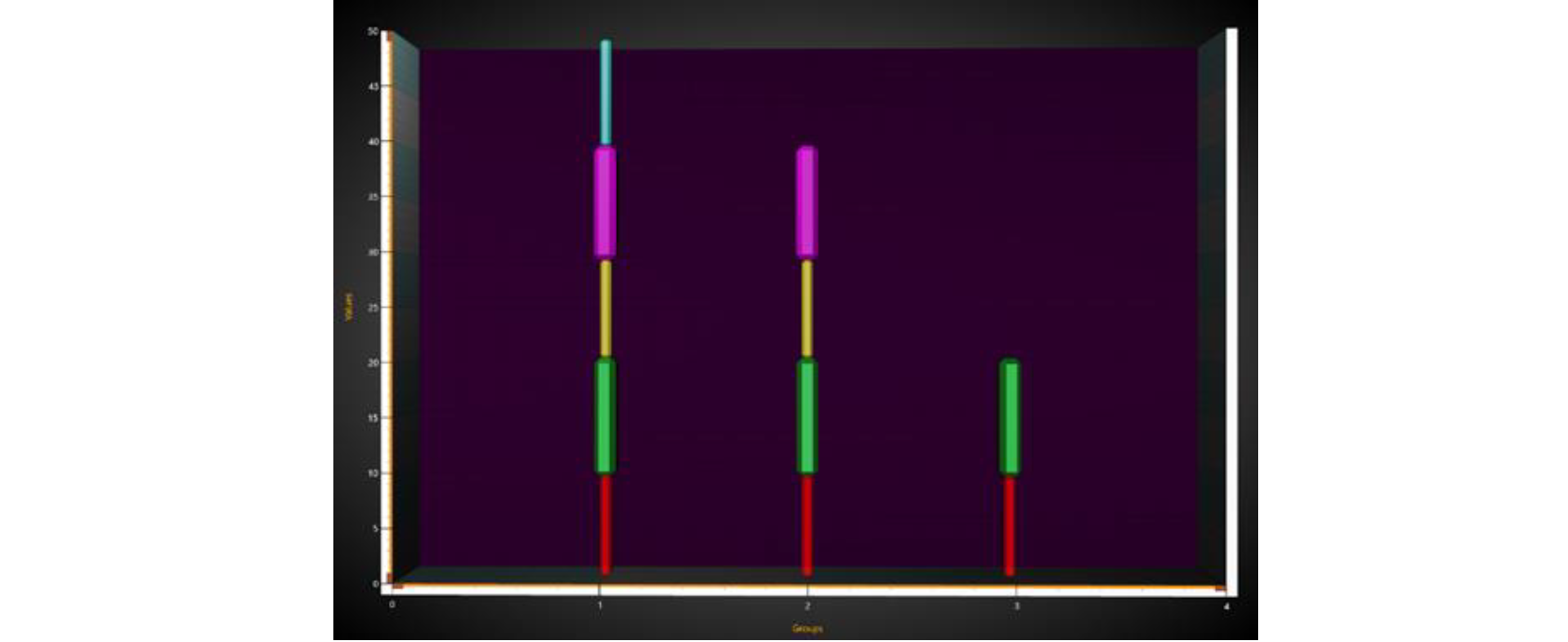

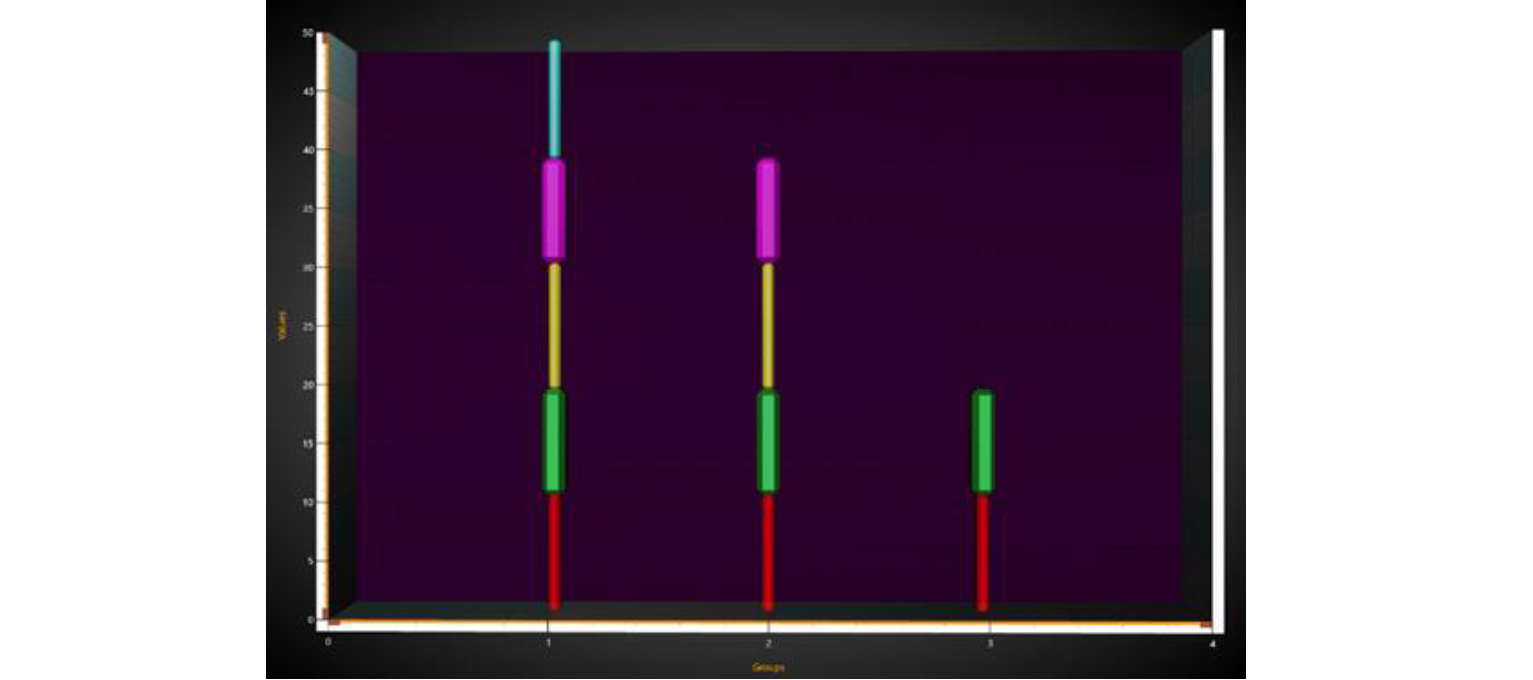

图：BarViewOptions.ViewGrouping = StackedIndexed. 将所有具有相同索引的柱状进行堆叠。

图：BarViewOptions.ViewGrouping = StackedByXValue. 将所有具有相同X值的柱状进行堆叠。此示例与StackedIndexed的示例看起来是一样的，因为X值和索引是相同的。

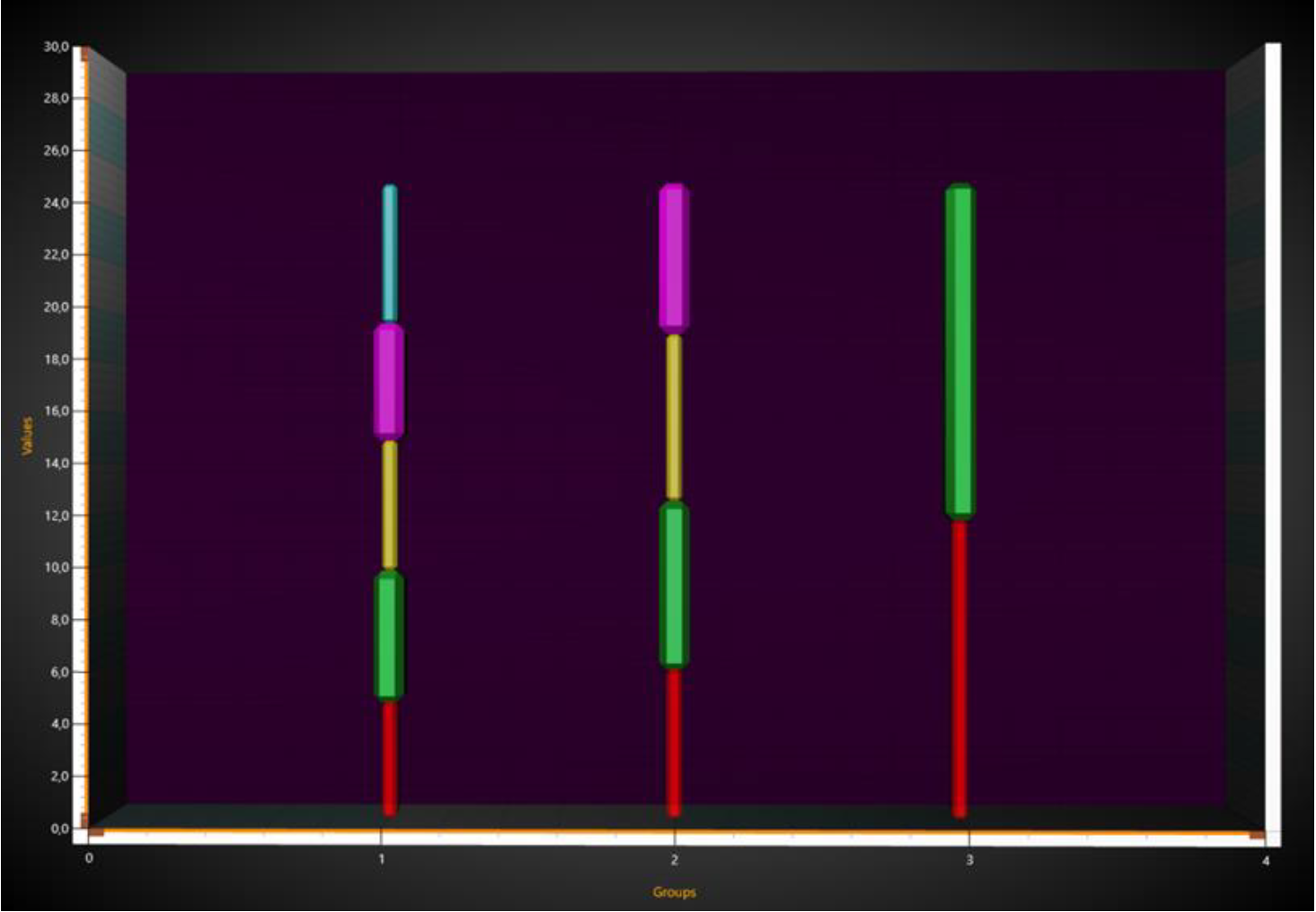

图：BarViewOptions.ViewGrouping = StackedStretchedToSum. 将所有具有相同X值的柱状进行堆叠，并拉伸至StackSum；此例中为25。

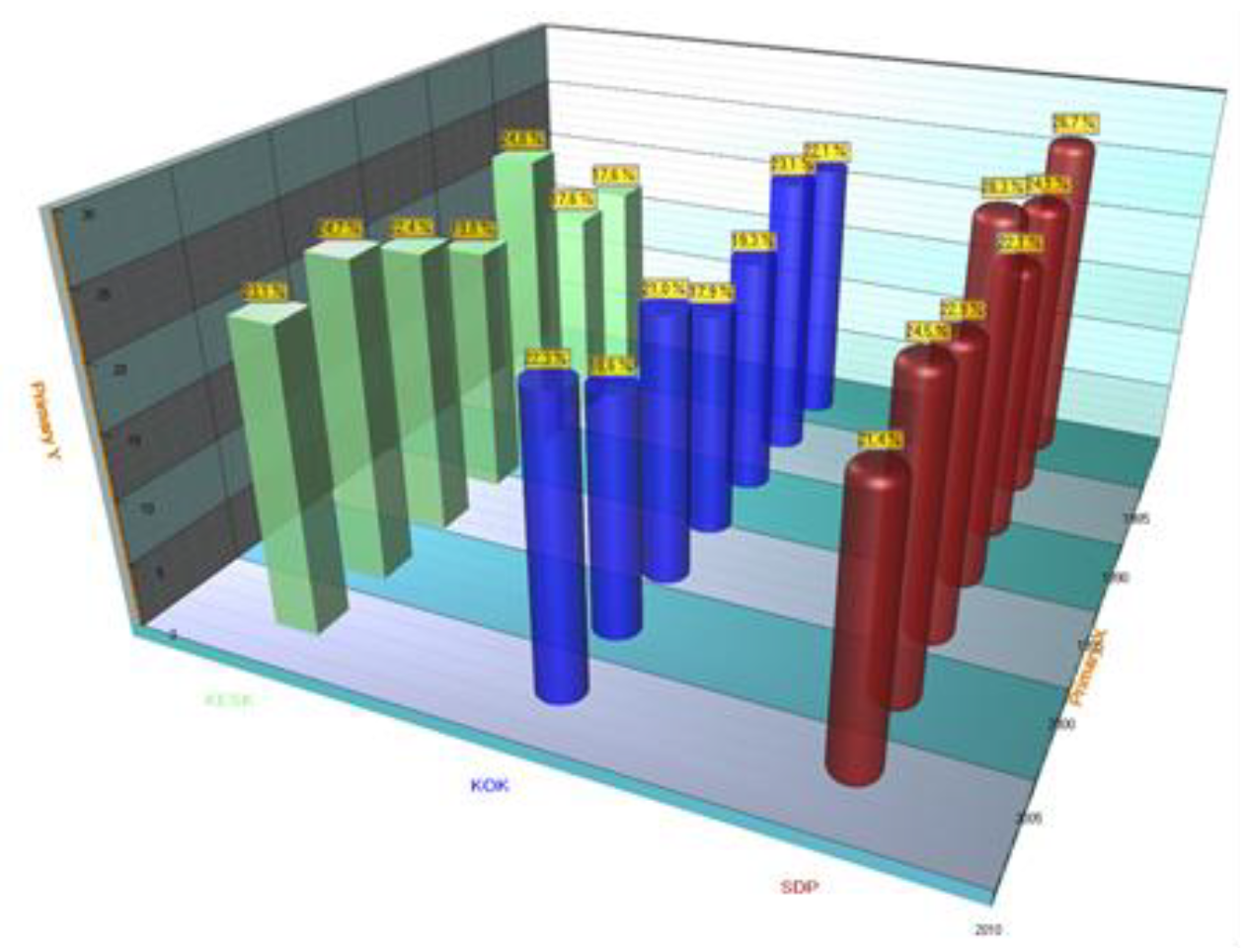

图：BarViewOptions.ViewGrouping = Manhattan. 第一个系列的值显示得最接近摄像机，最后一个系列显示得最远。柱状的X值控制着柱状在X维度的位置。

柱状样式
用BarSeries3D 的 Shape 属性可控制柱状的形状。另外，对于某些形状，可以使用CornerPercentage来改变角的圆滑度，用DetailLevel改变视觉特性。

图：柱状形状： Simple、Cylinder 和RoundedCylinder.

图：柱状形状： Cone、 ReversedCone 和Pyramid.

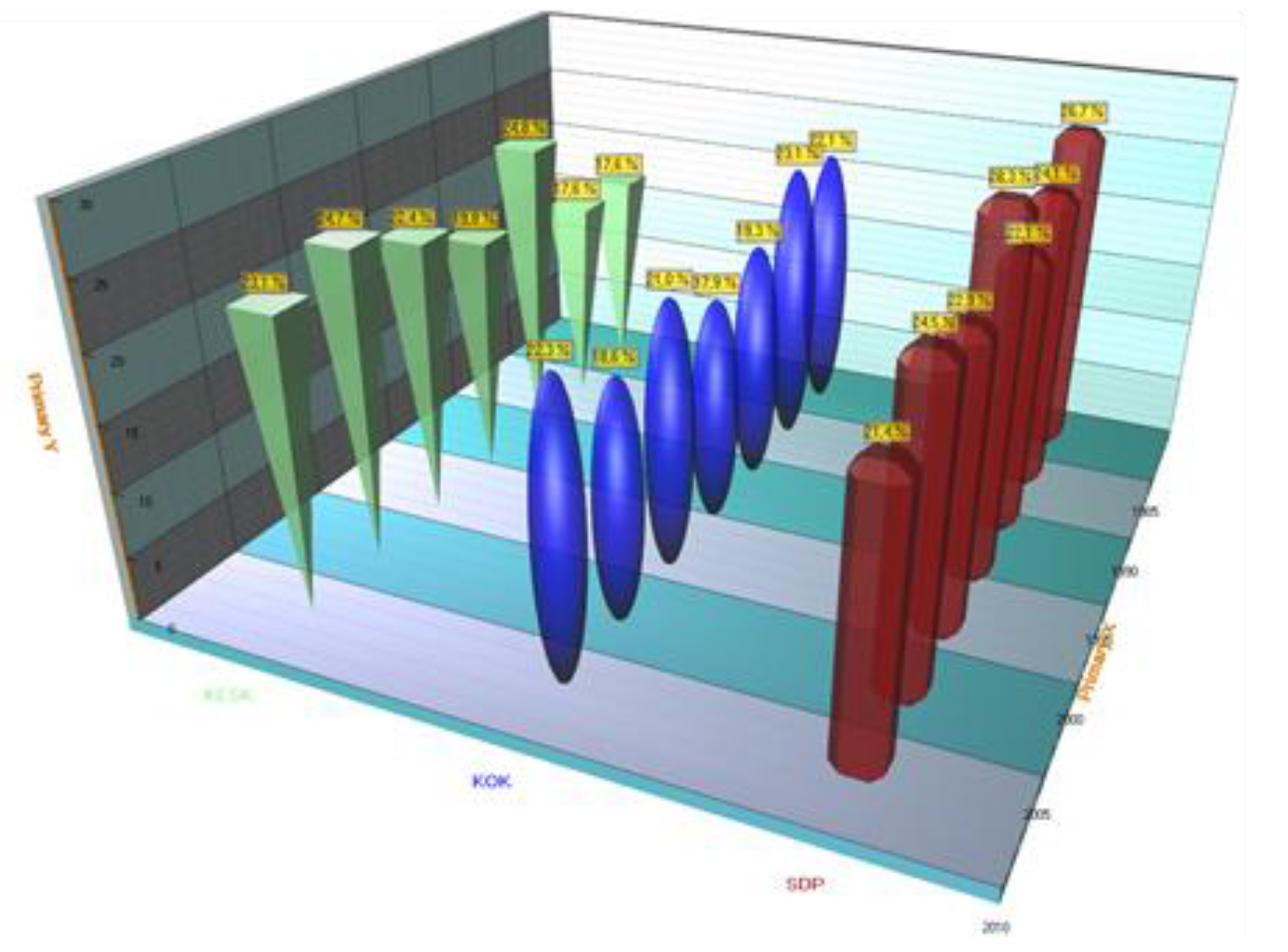

图：柱状形状： ReversedPyramid、 Ellipsoid 和Beveled.

设置柱状系列数据
柱状系列数据可添加为BarSeriesValue3D -结构,包含x、y、 z 和text 字段。

[C#] 纯文本查看 复制代码

// 创建新的值数组
BarSeriesValue3D[] values = new BarSeriesValue3D[3];
values[0] = new BarSeriesValue3D（20, 45, 5, “”）;
values[1] = new BarSeriesValue3D（30, 50, 5, “”）;
values[2] = new BarSeriesValue3D（40, 35, 5, “”）;

// 向系列添加值
chart.View3D.BarSeries3D[0].AddValues（values, false）;

水平显示柱状
柱状以Y轴方向绘制。将摄像头旋转90度可垂直显示柱状。

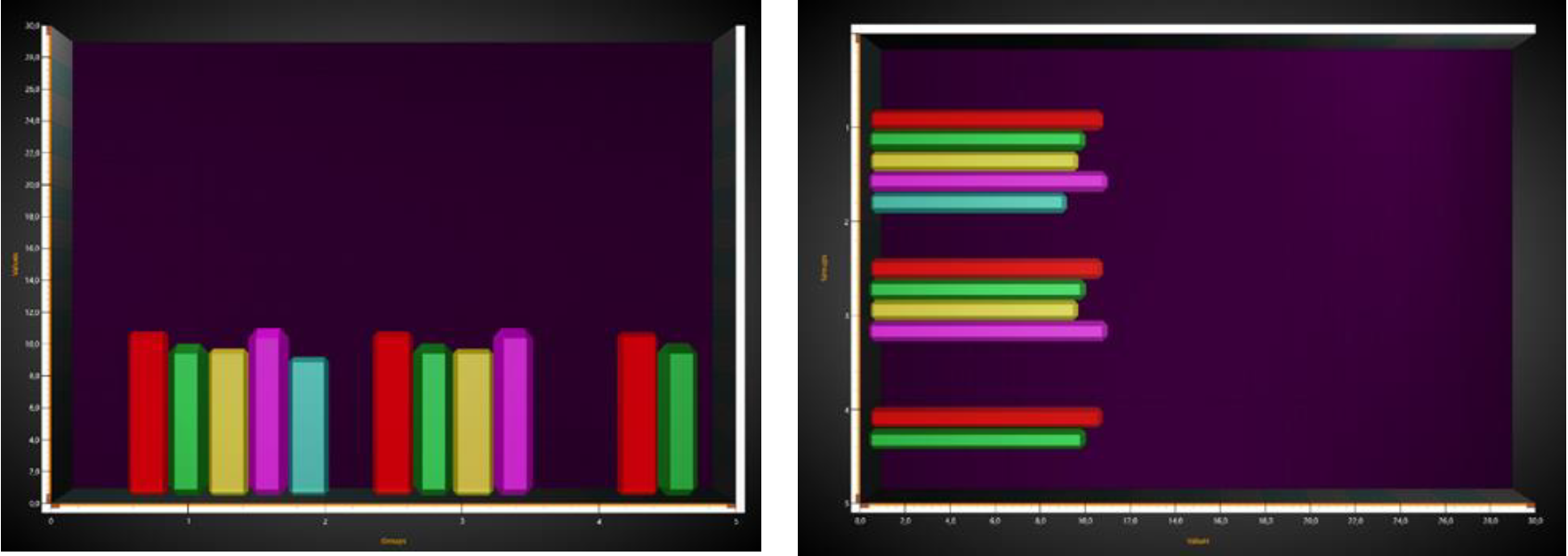

左图： 垂直柱状视图     右图：水平柱状视图

以下是上文图片中设置垂直柱状视图的代码：

[C#] 纯文本查看 复制代码

chart.BeginUpdate（）;
chart.View3D.Dimensions.Y = 100;
chart.View3D.Dimensions.X = 150;
chart.View3D.YAxisPrimary3D.Location = AxisYLocation3D.FrontLeft;
chart.View3D.Camera.RotationX = 0;
chart.View3D.Camera.RotationY = 0;
chart.View3D.Camera.RotationZ = 0;
chart.View3D.Camera.ViewDistance = 170;
chart.EndUpdate（）;

以下是前文图片设置水平柱状视图的代码：

[C#] 纯文本查看 复制代码

chart.BeginUpdate（）;
chart.View3D.Dimensions.Y = 150;
chart.View3D.Dimensions.X = 100;
chart.View3D.YAxisPrimary3D.Location = AxisYLocation3D.FrontRight;
chart.View3D.Camera.RotationX = 0;
chart.View3D.Camera.RotationY = 0;
chart.View3D.Camera.RotationZ = 90;
chart.View3D.Camera.ViewDistance = 170;
chart.EndUpdate（）;
