本主题提供了关于图表的图象及其可用类型的总说明。

图象是图表的主要区域，在其中显示大部分数据和图形元素 (例如系列、轴和窗格)，虽然这些元素中的某些并不真正属于图象对象 (例如系列)。要查看图表元素的完整列表，请参阅图表元素。

一个图表控件实例只可以拥有一个图象对象。它的特定类型由图表的集合中的第一个可视系列的视图类型自动确定。每种图象类型都有一组特殊的选项，并且只被用于绘制兼容视图类型的系列。要查看可用的图象类型的完整列表、以及每种类型的说明，请参阅图象。

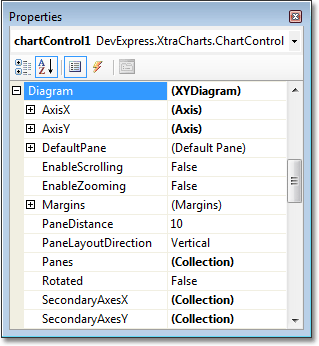

在设计时刻，可以通过 ChartControl.Diagram 属性来访问图象的选项。

在运行时刻，要访问图象的属性，则需要把 Diagram 对象的实例转换为特定的类型，如同下面的示例所展示的那样。

C#	复制代码
using DevExpress.XtraCharts; // ... private void Form1_Load(object sender, EventArgs e) { // Create a new ChartControl instance. ChartControl chartControl1 = new ChartControl(); // Access the diagram's properties. ((XYDiagram2D)chartControl1.Diagram).Rotated = true; ((XYDiagram2D)chartControl1.Diagram).EnableAxisXScrolling = true; }

复制代码

using DevExpress.XtraCharts;
// ...

private void Form1_Load(object sender, EventArgs e) {
    // Create a new ChartControl instance.
    ChartControl chartControl1 = new ChartControl();

    // Access the diagram's properties.
    ((XYDiagram2D)chartControl1.Diagram).Rotated = true;
    ((XYDiagram2D)chartControl1.Diagram).EnableAxisXScrolling = true;
}

Visual Basic	复制代码
Imports DevExpress.XtraCharts ' ... Private Sub Form1_Load(ByVal sender As Object, ByVal e As EventArgs) Handles MyBase.Load ' Create a new ChartControl instance. Dim chartControl1 As New ChartControl() ' Access the diagram's properties. CType(chartControl1.Diagram, XYDiagram2D).Rotated = True CType(chartControl1.Diagram, XYDiagram2D).EnableAxisXScrolling = True End Sub

Visual Basic

复制代码

Imports DevExpress.XtraCharts
' ...

Private Sub Form1_Load(ByVal sender As Object, ByVal e As EventArgs) Handles MyBase.Load
    ' Create a new ChartControl instance.
    Dim chartControl1 As New ChartControl()

    ' Access the diagram's properties.
    CType(chartControl1.Diagram, XYDiagram2D).Rotated = True
    CType(chartControl1.Diagram, XYDiagram2D).EnableAxisXScrolling = True
End Sub

对于大部分图象类型，可以允许最终用户滚动和缩放图象。要获得相关细节，请参阅缩放和滚动 (二维 XY-图表) 和缩放和滚动 (三维图表)。

其中最普遍的图象类型是 XYDiagram2D，它使用两个轴来绘制系列，并支持多个窗格，在窗格中可以分布独自的系列。在本章节的下一主题中说明了这些功能：了解轴和窗格。

要获得更多关于使用图象的信息，请参阅图象概述。
