这个示例展示了如何创建锚定到系列点的文本批注。 要查看总说明,请参阅 批注

CodeCentralShow Me

在 DevExpress Code Central 数据库中可以找到完整的示例项目,网址是 http://www.devexpress.com/example=E2188。 取决于目标平台类型 (ASP.NET、WinForms 等),可以在线运行本示例,或者下载自动可执行的示例。

要创建锚定到系列点的文本批注,则执行下列操作。

  1. 创建一个图表,并使用 条形 系列。

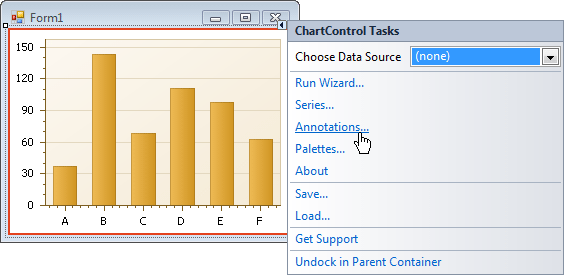

  2. 单击图表的智能标记,并在操作列表中,单击 Annotations(批注)... 链接。

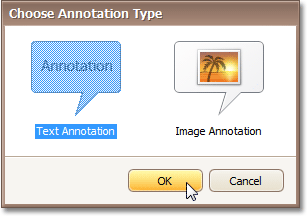

  3. 在被调用的 Annotation Collection Editor(批注集合编辑器) 中, 单击 Add(添加) 按钮,然后在“Choose Annotation Type(选择批注类型)”对话框中双击 Text Annotation(文本批注) 类型。

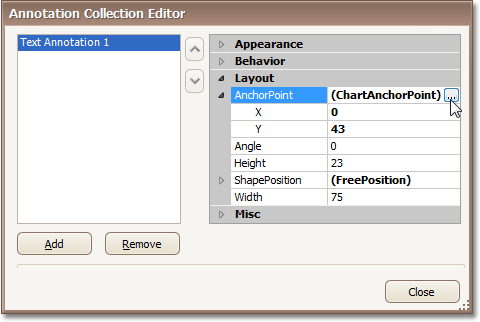

  4. 单击所创建批注的 Annotation.AnchorPoint 属性的省略号按钮。

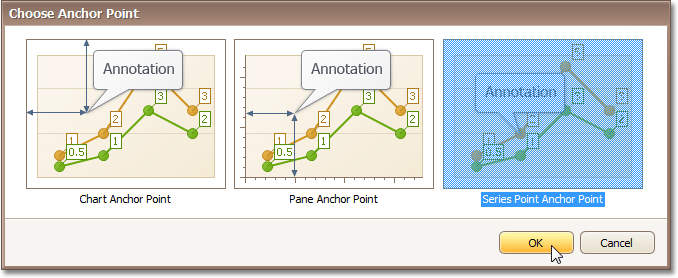

  5. 然后,选择 Series Point Anchor Point(系列点锚定点) 类型。

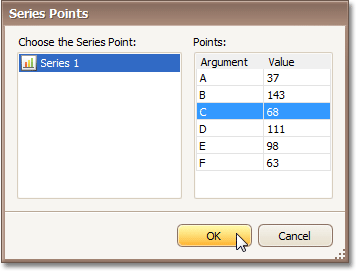

  6. 并且选择批注锚定的系列点。

  7. 现在,批注已经被锚定到该点,接着返回 Annotation Collection Editor(批注集合编辑器) 中,可以调整批注的文本 (TextAnnotation.Text)、位置 (Annotation.ShapePosition) 以及外观选项。

在下面的插图中显示了结果。
