1. 启动 MS Visual Studio (2005、2008 或 2010)，并且新建一个或者打开一个现有的 Windows 窗体应用程序。

2. 从 DX.10.2: Data 工具箱标签页中，把 ChartControl 控件拖放到窗体上。



   注意，在放落图表之后，图表向导 可能会被调用 (如果启用了向导的“Display a wizard every time a new chart is added[当添加新图表时显示向导]”选项)。 在本例中，我们不需要使用向导，因此单击 取消(Cancel) 按钮来关闭向导窗口。

   注意
   要使图表占用窗体的整个可用空间，则单击图表的智能标记，并在操作列表中单击 Dock in parent container(在父容器中停靠) 项。

3. 为了在图表中新增一个系列，单击图表的智能标记，并在操作列表中单击 Series(系列)... 链接。

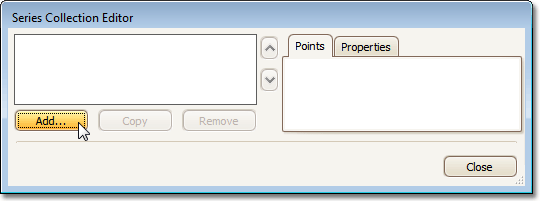

4. 然后，在被调用的 Series Collection Editor(系列集合编辑器) 中，单击 Add(添加)... 按钮，并且在 Series View Types(系列视图类型) 对话框中，指定新建系列的 视图类型。

   注意，图表的集合中首个可视系列的视图类型确定了其 图象类型。



   例如，选择 Bar(条形) 系列，可获得 XY-型 的图表。

   注意
   在 二维图表类型 和 三维图表类型 主题中列出了可用的视图类型。

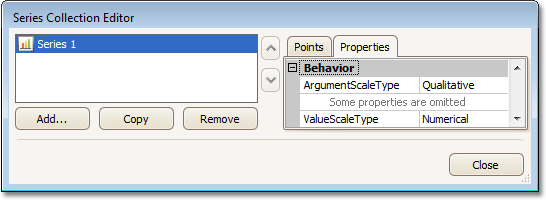

5. 现在，确定 SeriesBase.ArgumentScaleType 和 SeriesBase.ValueScaleType 属性的默认值能否满足您的需求。 在开始添加点之前，如果点的 arguments(参数) 要使用 numeric(数值) 或 date-time(日期时间) 刻度，并且 values(值) 使用 date-time(日期时间) 刻度，就应该修改这些属性。 否则，系列将缺少重要的选项，甚至图表的全部输出都可能不正确。

   可以在这个对话框的 属性 标签页中执行此任务。

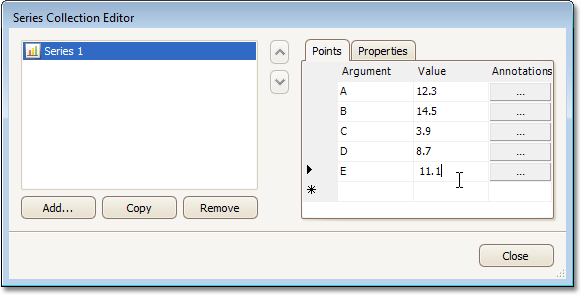

6. 为了人工添加系列点，切换回 Points(点) 标签页。 尽管某些系列视图类型需要为每个点的参数指定一个以上取值 (例如在 Bubble(气泡) 或 Stock(股价) 系列中)，但是更典型的情况是点只有一个参数及取值对，并与点在适当 轴 上的 X 和 Y 坐标对应。



7. 在图表中，可以按需要创建多个不同的系列。 此外，如果指定的视图类型是兼容的，就可以在同一个图表中组合使用不同视图类型的系列。 例如，添加一个 Spline(样条) 系列。



为了应用更改并退出对话框，单击 Close(关闭) 按钮。 现在，图表有两个不同的填充了点的系列。 现在，图表的外观与下面的插图相像。

8. 定制图例

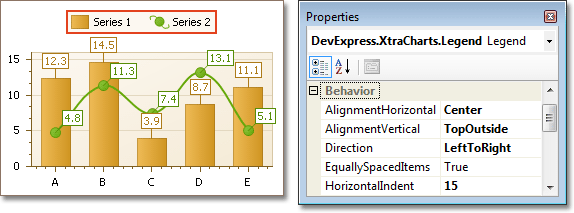

   在默认情况下，图表的 图例 被显示在图表的右上角。 为了改变图例的位置，选中图表，并把它的 Legend.AlignmentHorizontal 属性设置为 Center、Legend.AlignmentVertical 属性设置为 TopOutside、Legend.Direction 属性设置为 LeftToRight。



9. 隐藏系列点标签

   为了隐藏系列的点标签，选中系列，并把其 SeriesLabelBase.Visible 属性设置为 false。



   或者，也可以通过 SeriesLabelBase.ResolveOverlappingMode 属性启用系列标签的自动冲突检测和解决。

10. 添加常数线

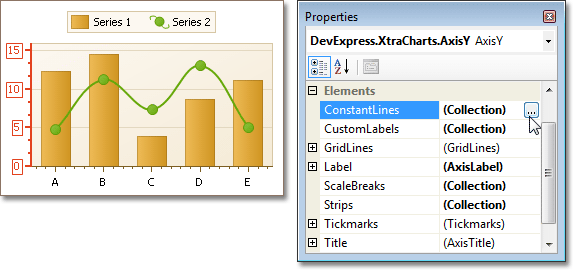

    为了跨任意轴突出显示取值，可以绘制 常数线。 要这样做，则在 属性 窗口中单击 Axis2D.ConstantLines 属性的省略号按钮。

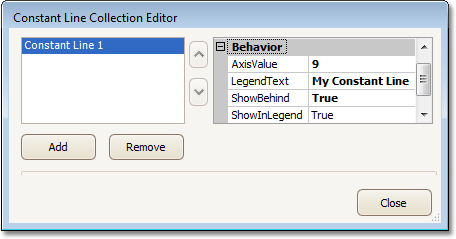

    然后，在 Constant Line Collection Editor(常数线集合编辑器) 中，单击 Add(添加) 按钮来创建一条常数线，指定其 ConstantLine.AxisValue 属性，并调整其他选项。

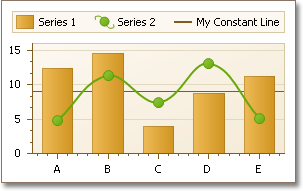

    在下面的插图中显示了结果。



11. 在不同的窗格中显示系列

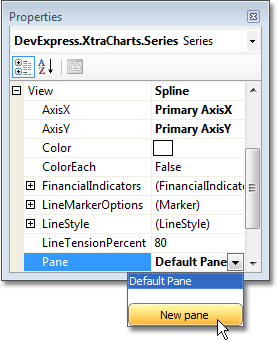

    可以在单独的 窗格 中显示每个系列 (或系列组)。 要这样做，则选中系列，在 属性 窗口中展开 XYDiagramSeriesViewBase.Pane 属性的下拉菜单，并单击 New pane(新建窗格) 菜单项。

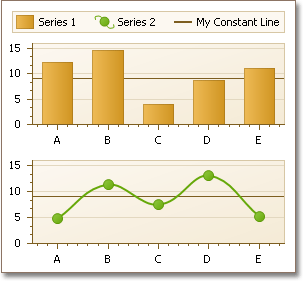

    在下面的插图中显示了结果。



    另外，还可以调整窗格中的轴的可视性，也可以创建 辅助轴。
